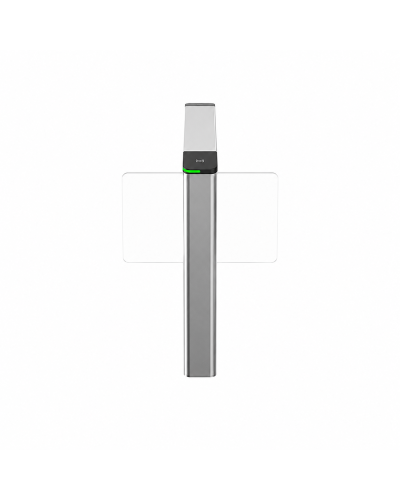

Турникет Hikvision DS-K3B211LX-M, центральный модуль

Турникет Hikvision DS-K3B211LX-M, центральный модуль

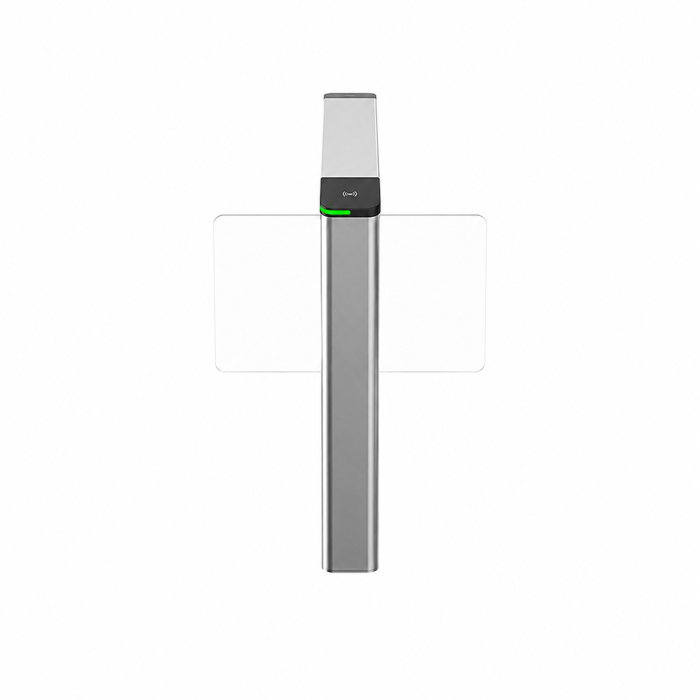

Турникет Hikvision DS-K3B211LX-M — центральная тумба высокоскоростного распашного турникета без контроллера, 2 полосы прохода, ширина 550–900 мм

Hikvision DS-K3B211LX-M — центральная тумба высокоскоростного распашного турникета (Swing Barrier) серии DS-K3B211 без встроенного контроллера, считывателей карт и Pg-кронштейна. Центральная тумба обеспечивает две независимые полосы прохода — по одной с каждой стороны — с пропускной способностью 20–60 человек в минуту на каждую полосу. Управляется от внешнего контроллера СКУД через сигнальный вход.

Серия DS-K3B211 отличается от DS-K3B411 более широким корпусом тумбы (218 мм против 200 мм), большим потреблением 120 Вт и расширяемой шириной прохода 550–900 мм. Центральная тумба весит 43 кг, имеет габариты 1200 × 218 × 1023 мм и рассчитана на более тяжёлые и широкие акриловые створки по сравнению с серией DS-K3B411BLX-M (200 мм, 43,3 кг, 65Вт).

Важно: акриловые распашные створки не входят в комплект (требуется 2 комплекта — по одному на каждую сторону). Антипаника — автоматическое открытие при сигнале пожарной сигнализации. Питание — AC 100–240 В / 120 Вт. Диапазон −20…+65°C. Цвет — серебристый.

Где применяется DS-K3B211LX-M

Центральная тумба DS-K3B211LX-M применяется как компонент многополосных Swing Barrier систем с внешним контроллером:

• бизнес-центры и офисные комплексы — центральная тумба с регулируемой шириной прохода в многополосных системах;
• промышленные предприятия — расширение существующей проходной с 550–900 мм проходом;
• медицинские учреждения и объекты доступности — ширина 900 мм для прохода инвалидных колясок;
• государственные учреждения — многополосная проходная с гибкой шириной и внешней электроникой;
• учебные заведения — две полосы через одну тумбу с управлением от единой СКУД;
• торговые и развлекательные комплексы — максимальная плотность полос при гибком выборе ширины.

Конструктивные особенности и преимущества

Центральная тумба — 2 полосы прохода в одном устройстве. Две пары акриловых распашных створок (по одной с каждой стороны) обслуживают два независимых потока одновременно. Это позволяет максимизировать пропускную способность комплекса при минимальном числе тумб с контроллерами.

Ширина прохода 550–900 мм — наибольший диапазон в классе. Настраиваемый диапазон под конкретный объект: 550 мм для плотной расстановки полос, 650 мм как стандарт, 900 мм для прохода маломобильных граждан с колясками. Выбор ширины определяется устанавливаемыми створками.

Без контроллера — совместимость с любой СКУД. Управление через сигнальный вход (сухой контакт). Полная совместимость с Hikvision, Suprema, ZKTeco и любыми контроллерами доступа.

4 кнопки выхода (по 2 с каждой стороны). Расширенный набор кнопок по сравнению с DS-K3B411BLX-M (2 кнопки) — более гибкие сценарии управления для двух независимых полос.

120 Вт — мощный привод для широких створок. Повышенная мощность обеспечивает надёжное и быстрое открытие акриловых панелей шириной до 900 мм — без задержек и сбоев при максимальной нагрузке.

Антипаника по сигналу пожарной сигнализации. Автоматическое открытие обоих комплектов створок при пожарной тревоге — свободный проход для эвакуации с двух сторон.

LED-индикатор: статус + 2×направление + питание. Мгновенная визуальная индикация для пользователей с обеих сторон тумбы.

Модульная система. DS-K3B211LX-M добавляет одну полосу прохода к комплексу при использовании с крайними элементами DS-K3B211LX-LR.

Нержавеющая сталь — долговечность. Внутреннее и наружное применение в диапазоне −20…+65°C.

Напольный поверхностный монтаж. Без закладных под пол.

Технические характеристики

• Модель: DS-K3B211LX-M
• Производитель: Hikvision
• Серия: DS-K3B211 Swing Barrier
• Тип: центральная тумба высокоскоростного распашного турникета, без контроллера
• Встроенный контроллер доступа: отсутствует
• Встроенный считыватель карт: отсутствует
• Кронштейн «Pg»: отсутствует
• Интерфейс: 1 × сигнальный вход; 4 × кнопка выхода (2 с каждой стороны)
• Тип створок: распашного типа, 2 комплекта, акриловое стекло (в комплект не входят)
• Антипаника: автоматическое открытие при срабатывании пожарной сигнализации
• Полосы прохода: 2 (по одной с каждой стороны тумбы)
• Ширина прохода: 550–900 мм (настраивается в зависимости от установленных створок)
• Направления прохода: двунаправленный (каждая полоса)
• Пропускная способность: 20–60 человек в минуту (на каждую полосу)
• Индикатор: светодиод — статус событий, 2 × направление прохода (→ / ←), питание активировано
• Монтаж: напольный поверхностный
• Материал тумбы: металл, нержавеющая сталь
• Цвет: серебристый
• Применение: внутреннее / наружное
• Питание: AC 100–240 В, 50/60 Гц
• Потребляемая мощность: 120 Вт (каждая тумба)
• Рабочая температура: −20 °C … +65 °C
• Рабочая влажность: 10–95% (без конденсации)
• Габариты: 1200 × 218 × 1023 мм
• Вес: 43 кг

Комплектация

• Центральная тумба DS-K3B211LX-M — 1 шт.
• Монтажная основа — 1 шт.
• Крепёжные элементы — в комплекте
• Руководство по установке — 1 шт.

Акриловые створки в комплект не входят — требуется 2 комплекта (по одному на каждую сторону тумбы). Контроллер СКУД и считыватели — приобретаются отдельно. Версия с Pg-кронштейном для биометрического терминала — DS-K3B211LX-M/Pg. Для крайних тумб — DS-K3B211LX-LR. Версия с встроенным контроллером — DS-K3B211X-M.
