Турникет Hikvision DS-K3B220X-R/M, центральный модуль

Турникет Hikvision DS-K3B220X-R/M, центральный модуль

Турникет Hikvision DS-K3B220X-R/M — ультракомпактная правая крайняя тумба Swing Barrier со встроенным контроллером, Mifare считывателем, 200 000 карт

Hikvision DS-K3B220X-R/M — правый крайний элемент высокоскоростного распашного турникета (Swing Barrier) серии DS-K3B220 со встроенным контроллером доступа, считывателем бесконтактных карт Mifare (13,56 МГц) и ёмкостью 200 000 карт и 250 000 событий. Пропускная способность — 20–60 человек в минуту. Управление по TCP/IP через Ethernet (RJ-45).

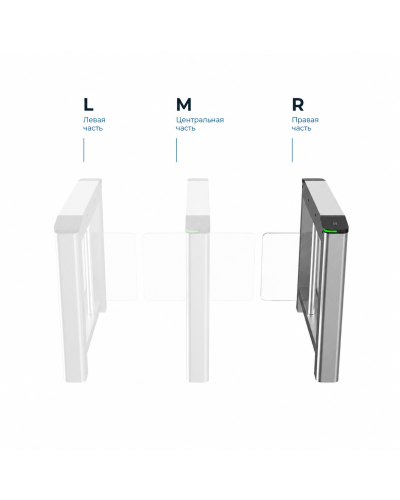

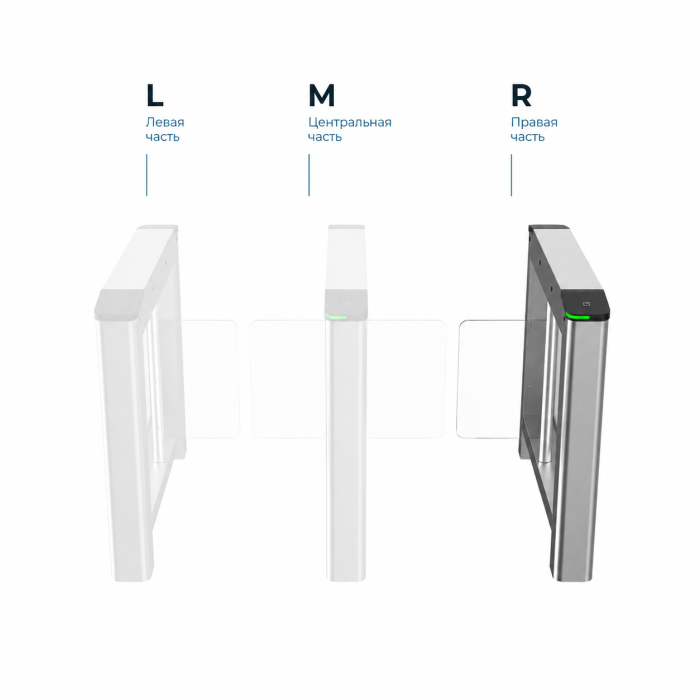

DS-K3B220X-R/M является правым завершением проходного комплекса Swing Barrier серии 220 со встроенным контроллером. В паре с левым крайним DS-K3B220X-L/M и центральными тумбами DS-K3B220X-M/M образует полноценный многополосный проходной комплекс. Функционально идентичен DS-K3B220X-L/M — разница исключительно в ориентации (правая сторона) и в весе (~18,6 кг).

Серия DS-K3B220 — ультракомпактный профиль 146 мм, тончайший в линейке Hikvision Swing Barrier. Акриловые распашные створки не входят в комплект — антипаника при срабатывании пожарной сигнализации. Питание AC 100–240 В / 75 Вт. Диапазон −20…+65°C.

Где применяется DS-K3B220X-R/M

• бизнес-центры класса А и премиум-офисы — правое завершение элегантной проходной со встроенным контроллером;
• банки и финансовые учреждения — правый крайний элемент компактной системы с 200 000 Mifare-карт;
• торговые центры и ретейл — правое завершение самодостаточного проходного комплекса;
• гостиницы и апарт-отели — дизайнерская входная группа с тонкими тумбами 146 мм;
• государственные учреждения — полноценная СКУД в правой крайней тумбе;
• учебные заведения — контроль доступа с большой базой Mifare-карт студентов;
• объекты с ограниченным пространством — правая стойка шириной всего 146 мм со встроенной электроникой.

Конструктивные особенности и преимущества

Правый крайний элемент — замыкает проходной комплекс справа. DS-K3B220X-R/M устанавливается с правой стороны ряда тумб. В паре с DS-K3B220X-L/M — стандартная однополосная проходная. В многополосных системах — правое завершение любого числа центральных тумб DS-K3B220X-M/M.

Встроенный контроллер + 200 000 карт / 250 000 событий. Самодостаточная система без внешнего контроллера СКУД. Ёмкость для крупных объектов с десятками тысяч пользователей.

1×Mifare считыватель (13,56 МГц) — дальность 0–5 см. Встроенный считыватель обеспечивает идентификацию по Mifare-картам и брелокам при входе в правую полосу прохода.

Ethernet TCP/IP — сетевая интеграция. Подключение по RJ-45 10/100 Мбит/с для управления из платформы СКУД и синхронизации базы карт.

2×Lock control + 2×сигнальных входа/выхода + 2×реле. Полный набор интерфейсов для управления замком и интеграции с охранной сигнализацией.

Ширина тумбы 146 мм / ~18,6 кг — ультракомпактный профиль. Самая тонкая серия крайних тумб Swing Barrier в линейке Hikvision.

75 Вт — экономичное потребление. Встроенный контроллер и считыватель при потреблении 75 Вт — экономичнее LX-версии (100 Вт).

Антипаника по сигналу пожарной сигнализации. Акриловые створки автоматически открываются при пожарной тревоге.

LED-индикатор: статус + 2×направление + питание. Чёткая визуальная индикация для пользователей.

Модульная система. DS-K3B220X-R/M — правое завершение ряда. К нему добавляются центральные тумбы DS-K3B220X-M/M и левый крайний DS-K3B220X-L/M.

Напольный поверхностный монтаж. Без закладных под пол.

Технические характеристики

• Модель: DS-K3B220X-R/M
• Производитель: Hikvision
• Серия: DS-K3B220 Swing Barrier
• Тип: высокоскоростной распашной турникет, правый крайний элемент, со встроенным контроллером
• Встроенный контроллер доступа: 1 (интегрированный)
• Считыватель карт: 1 × Mifare (13,56 МГц)
• Дальность считывания: 0–5 см / время < 0,2 с
• Ёмкость карт: 200 000
• Ёмкость событий: 250 000
• Сетевой интерфейс: 1 × RJ-45, 10/100 Мбит/с
• Сигнальный вход: 2 / Сигнальный выход: 2
• Lock control: 2
• Реле: 2
• Кнопка выхода: 2
• Тип створок: распашного типа, акриловое стекло (в комплект не входят)
• Антипаника: в свободном состоянии при срабатывании пожарной сигнализации
• Ширина прохода: 650 мм (со створками DS-K3B220X-Dp65/2)
• Направления прохода: двунаправленный
• Пропускная способность: 20–60 человек в минуту
• Индикатор: светодиод — статус событий, 2 × направление прохода (→ / ←), питание активировано
• Монтаж: напольный поверхностный
• Материал тумбы: металл, нержавеющая сталь
• Цвет: серебристый
• Применение: внутреннее / наружное
• Питание: AC 100–240 В, 50/60 Гц
• Потребляемая мощность: 75 Вт
• Рабочая температура: −20 °C … +65 °C
• Рабочая влажность: 10–95% (без конденсации)
• Габариты: 1205 × 146 × 1000 мм
• Вес: ~18,6 кг

Комплектация

• Турникет DS-K3B220X-R/M, правый крайний элемент — 1 шт.
• Монтажная основа — 1 шт.
• Крепёжные элементы — в комплекте
• Руководство по установке — 1 шт.

Акриловые створки в комплект не входят — приобретаются отдельно. Версия без контроллера — DS-K3B220LX-R. Для левого крайнего элемента — DS-K3B220X-L/M. Для центральной тумбы — DS-K3B220X-M/M.
