Турникет Hikvision DS-K3B220X-M/M — ультракомпактная центральная тумба Swing Barrier со встроенным контроллером, 2 Mifare считывателями, 200 000 карт, 2 полосы прохода

Hikvision DS-K3B220X-M/M — центральная тумба высокоскоростного распашного турникета (Swing Barrier) серии DS-K3B220 со встроенным контроллером доступа, двумя считывателями Mifare (13,56 МГц) — по одному с каждой стороны — и ёмкостью 200 000 карт и 250 000 событий. Тумба обеспечивает две независимые полосы прохода с пропускной способностью 20–60 человек в минуту на каждую. Управление по TCP/IP через Ethernet (RJ-45).

Суффикс «X» — версия со встроенным контроллером и считывателями. Суффикс «M/M» — центральная тумба (первая M) с Mifare считывателями (вторая M). Это единственная модель серии DS-K3B220X с двумя встроенными считывателями — по одному для каждой из двух обслуживаемых полос прохода.

Серия DS-K3B220 — ультракомпактный профиль 146 мм, тончайший в линейке Hikvision Swing Barrier. Вес центральной тумбы ~23 кг. Серводвигатель. Акриловые распашные створки не входят в комплект (необходимо 2 комплекта). Антипаника — при срабатывании пожарной сигнализации. Питание AC 100–240 В / 75 Вт. Диапазон −20…+65°C.

Где применяется DS-K3B220X-M/M

• бизнес-центры класса А и премиум-офисы — центральная тумба элегантной проходной с встроенным контроллером и 2 полосами;
• банки и финансовые учреждения — изящная многополосная система с 200 000 Mifare-карт;
• торговые центры и ретейл — центральная самодостаточная тумба для двух потоков;
• гостиницы и апарт-отели — многополосный проход с дизайнерскими тонкими тумбами;
• государственные учреждения — полноценная СКУД в центральной тумбе 146 мм;
• учебные заведения — центральная тумба с 2 Mifare считывателями для двух потоков студентов;
• любые объекты с многополосными проходными — масштабирование с минимальной шириной тумбы.

Конструктивные особенности и преимущества

Центральная тумба — 2 полосы прохода в одном устройстве. Два комплекта акриловых распашных створок (по одному с каждой стороны) и два встроенных Mifare считывателя обслуживают два независимых потока одновременно — максимальная плотность полос при единственной тумбе с контроллером.

2 встроенных Mifare считывателя — по одному на каждую полосу. Каждый пользователь идентифицируется своим считывателем при входе в соответствующую полосу. Дальность 0–5 см, время отклика < 0,2 с. Идентификация независима для каждой из полос.

Встроенный контроллер + 200 000 карт / 250 000 событий. Самодостаточная система без внешнего контроллера СКУД. Ёмкость для крупных объектов с десятками тысяч пользователей.

Серводвигатель — тихая, плавная и надёжная работа створок. Серводвигатель обеспечивает бесшумное и быстрое открытие/закрытие акриловых панелей.

Ethernet TCP/IP — сетевая интеграция. Управление из платформы СКУД, синхронизация базы карт по сети.

2×сигнальных входа/выхода + 2×реле + 2×кнопки выхода. Полный набор интерфейсов для управления замками и интеграции с охранной сигнализацией.

Ширина 146 мм / ~23 кг — ультракомпактная центральная тумба. Самая тонкая центральная тумба Swing Barrier в линейке Hikvision — визуально не перегружает пространство входной группы. В 2 раза тоньше серии DS-K3B411.

75 Вт — экономичное потребление. Экономичнее LX-версии (100 Вт) при наличии встроенного контроллера и двух считывателей.

Антипаника по сигналу пожарной сигнализации. Оба комплекта створок автоматически открываются — свободный проход для эвакуации с обеих сторон.

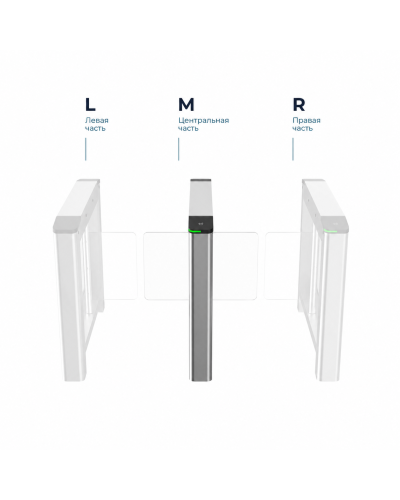

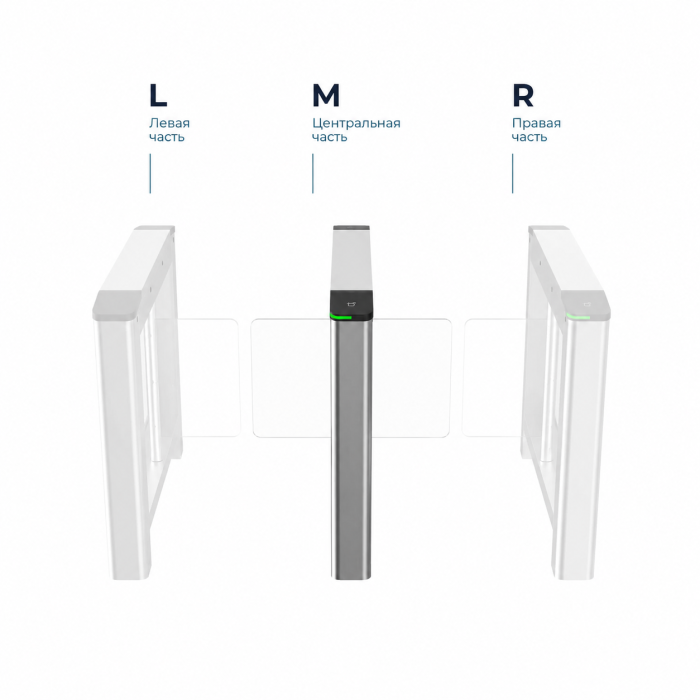

Модульная система. DS-K3B220X-M/M в ряду между DS-K3B220X-L/M и DS-K3B220X-R/M добавляет две полосы к комплексу.

Технические характеристики

• Модель: DS-K3B220X-M/M
• Производитель: Hikvision
• Серия: DS-K3B220 Swing Barrier
• Тип: высокоскоростной распашной турникет, центральная тумба, со встроенным контроллером
• Встроенный контроллер доступа: 1 (интегрированный)
• Считыватели карт: 2 × Mifare (13,56 МГц) — по одному с каждой стороны
• Дальность считывания: 0–5 см / время < 0,2 с
• Ёмкость карт: 200 000
• Ёмкость событий: 250 000
• Сетевой интерфейс: 1 × RJ-45, 10/100 Мбит/с
• Сигнальный вход: 2 / Сигнальный выход: 2
• Реле: 2
• Кнопка выхода: 2
• Привод: серводвигатель
• Тип створок: распашного типа, 2 комплекта, акриловое стекло (в комплект не входят)
• Антипаника: в свободном состоянии при срабатывании пожарной сигнализации
• Полосы прохода: 2 (по одной с каждой стороны тумбы)
• Ширина прохода: 650 мм (со створками DS-K3B220X-Dp65/2)
• Направления прохода: двунаправленный (каждая полоса)
• Пропускная способность: 20–60 человек в минуту (на каждую полосу)
• Индикатор: светодиод — статус событий, 2 × направление прохода (→ / ←), питание активировано
• Монтаж: напольный поверхностный
• Материал тумбы: металл, нержавеющая сталь
• Цвет: серебристый
• Применение: внутреннее / наружное
• Питание: AC 100–240 В, 50/60 Гц
• Потребляемая мощность: 75 Вт
• Рабочая температура: −20 °C … +65 °C
• Рабочая влажность: 10–95% (без конденсации)
• Габариты: 1205 × 146 × 1000 мм
• Вес: ~23 кг

Комплектация

• Турникет DS-K3B220X-M/M, центральная тумба — 1 шт.
• Монтажная основа — 1 шт.
• Крепёжные элементы — в комплекте
• Руководство по установке — 1 шт.

Акриловые створки в комплект не входят — для центральной тумбы необходимо 2 комплекта (по одному на каждую сторону). Версия без контроллера — DS-K3B220LX-M. Для левого крайнего элемента — DS-K3B220X-L/M. Для правого крайнего — DS-K3B220X-R/M.
