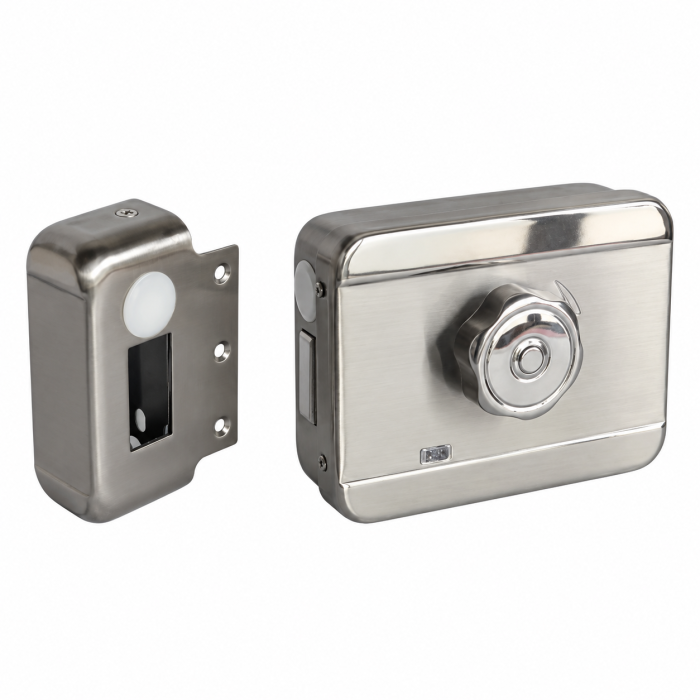

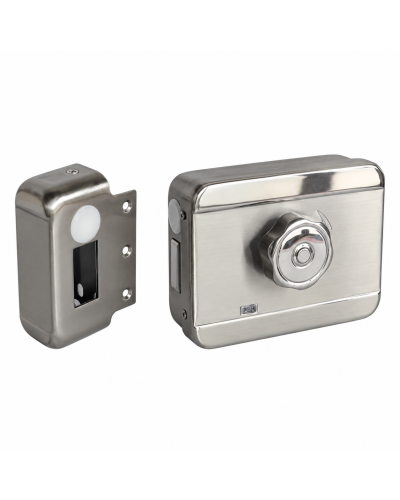

Электромеханический замок Hikvision DS-K4E100

Электромеханический замок Hikvision DS-K4E100

Hikvision DS-K4E100 — интеллектуальный электромеханический замок серии Pro, предназначенный для организации контролируемого запирания металлических и деревянных дверей. Замок может работать совместно с системой контроля и управления доступом (СКУД) и видеодомофонной системой.

Модель выполнена в прочном корпусе из нержавеющей стали и предназначена для накладной установки. Конструкция универсальна по направлению открывания: замок может применяться на дверях с левым или правым открыванием, а также с различным направлением движения полотна.

DS-K4E100 оснащен механизмом контроля состояния замка и двери, имеет выходной сухой контакт и функцию автоматического повторного запирания. Если после разблокировки проход не был выполнен, замок автоматически возвращается в запертое состояние через 9 секунд.

Предназначение и применение

Основное назначение DS-K4E100 — физическая блокировка двери и ее дистанционное отпирание по команде системы контроля доступа или видеодомофона.

В составе СКУД замок является исполнительным устройством. Решение о предоставлении доступа принимает контроллер или терминал, а DS-K4E100 непосредственно выполняет команду открытия или закрытия двери.

Типичный сценарий работы:

пользователь предъявляет карту, вводит код или проходит биометрическую идентификацию → контроллер проверяет право доступа → на DS-K4E100 поступает управляющая команда → замок разблокируется → пользователь открывает дверь → после закрытия полотна замок снова блокирует проход.

Официальная документация предусматривает прямую работу DS-K4E100 с контроллерами доступа и терминалами контроля доступа Hikvision.

Замок также подходит для видеодомофонной системы. В таком сценарии посетитель вызывает абонента с вызывной панели, пользователь видит или слышит посетителя и дистанционно дает команду на открытие двери.

Где применяется

DS-K4E100 может использоваться на объектах, где требуется управляемое ограничение доступа:

• офисы и бизнес-центры;
• административные здания;
• предприятия;
• склады;
• служебные помещения;
• учебные учреждения;
• медицинские организации;
• жилые здания;
• технические помещения;
• входные группы;
• помещения с видеодомофонной связью.

Замок рассчитан на металлические и деревянные двери.

Универсальное направление установки

Конструкция замка не требует подбора отдельной модификации исключительно по левому или правому направлению двери.

DS-K4E100 допускает установку на двери с различным направлением открывания. Это упрощает подбор оборудования и особенно удобно при оснащении объектов с несколькими различными дверями.

При проектировании конкретной двери необходимо учитывать расположение полотна, коробки, ответной части и возможность правильного монтажа корпуса замка.

Принцип работы замка

Внутри DS-K4E100 используется электромеханический привод, управляющий запирающим язычком.

При подаче основного питания на V+ и GND замок находится в запертом состоянии — запирающий язычок выдвинут.

Для разблокировки на управляющие клеммы L+ и L− подается управляющее напряжение более 5 В, после чего язычок втягивается и позволяет открыть дверь.

Время электрического отпирания составляет около 1 секунды.

Автоматическое повторное запирание через 9 секунд

В DS-K4E100 реализована полезная функция автоматического возврата в запертое состояние.

Если система разрешила доступ и разблокировала замок, но пользователь фактически не открыл дверь, примерно через 9 секунд устройство автоматически снова блокирует проход.

Это предотвращает ситуацию, когда после неиспользованной команды открытия дверь остается разблокированной.

Функция особенно полезна:

• на офисных входах;
• в подъездах;
• на служебных дверях;
• при дистанционном открытии через видеодомофон;
• в системах, где пользователь может получить доступ, но не пройти через дверь.

Контроль состояния

DS-K4E100 предусматривает контроль состояния замка и двери.

В конструкции используются сигнальные контакты, позволяющие системе определить состояние механизма и положение двери. Это дает возможность не просто отправить команду на открытие, а получать обратную информацию для контроля работы входной точки.

Предусмотрен сухой контакт NO/NC/COM.

Функция контроля состояния особенно полезна в СКУД, где требуется регистрировать не только факт предоставления доступа, но и фактическое состояние контролируемой двери.

Работа с контроллером или терминалом доступа

DS-K4E100 может подключаться к контроллеру СКУД либо терминалу контроля доступа.

В такой системе могут использоваться:

• считыватели бесконтактных карт;
• кодонаборные панели;
• терминалы распознавания лиц;
• биометрические считыватели;
• контроллеры доступа;
• кнопки выхода;
• дверные датчики;
• видеодомофонные панели.

Питание и энергопотребление

Номинальное питание модели:

12 В DC ±10%.

Потребление:

• рабочий ток — 350 мА;
• ток ожидания — 25 мА.

При проектировании СКУД блок питания необходимо подбирать с учетом самого замка, контроллера, считывателей и другого подключенного оборудования, а также необходимого запаса по мощности.

Засов 20 мм

Длина выдвижного запирающего язычка составляет 20 мм.

Запирающий механизм обеспечивает физическую фиксацию дверного полотна в закрытом состоянии. Для корректной работы необходимо точно установить ответную часть относительно замка, чтобы язычок свободно входил в нее без перекоса и дополнительной механической нагрузки.

Нержавеющая сталь

Корпус изготовлен из нержавеющей стали.

Материал обеспечивает необходимую механическую прочность устройства и устойчивость корпуса при длительной эксплуатации.

Ресурс работы

Заявленный производителем ресурс составляет не менее 500 000 циклов.

Это позволяет использовать DS-K4E100 на дверях с регулярным потоком сотрудников, посетителей или жильцов.

Технические характеристики

• Модель: Hikvision DS-K4E100
• Тип: интеллектуальный электромеханический замок
• Серия: Pro Series Electric Motor Lock
• Тип монтажа: накладной
• Тип дверей: металлические, деревянные
• Направление двери: универсальное
• Материал: нержавеющая сталь
• Номинальное питание: 12 В DC ±10%
• Рабочий ток: 350 мА
• Ток в режиме ожидания: 25 мА
• Время отпирания: 1 с
• Автоматическое повторное запирание: через 9 с
• Контроль состояния замка: есть
• Контроль состояния двери: есть
• Сигнальный контакт: NO/NC/COM
• Длина запирающего язычка: 20 мм
• Ресурс: ≥500 000 циклов
• Рабочая температура: −20…+50 °C
• Размер корпуса замка: 130 × 100 × 61,25 мм
• Масса: 1,45 кг
• Применение: СКУД, видеодомофонные системы
• Артикул для рынка Казахстана: 302900893

Основные особенности

• Электромеханический привод.
• Универсальное направление установки.
• Накладной монтаж.
• Для металлических и деревянных дверей.
• Работа в составе СКУД.
• Интеграция с видеодомофонными системами.
• Контроль состояния замка.
• Контроль положения двери.
• Сухой контакт NO/NC/COM.
• Автоматическое повторное запирание через 9 секунд.
• Засов длиной 20 мм.
• Корпус из нержавеющей стали.
• Питание 12 В DC.
• Низкое потребление в режиме ожидания.
• Ресурс не менее 500 000 циклов.

Комплектация

• электромеханический замок Hikvision DS-K4E100 — 1 шт.

Производитель

Производитель: Hikvision
Модель: DS-K4E100
Серия: Pro Series Electric Motor Locks
Тип: электромеханический замок
Материал: нержавеющая сталь
Питание: 12 В DC
Ресурс: ≥500 000 циклов
Страна бренда: Китай
